Qual è il contenuto di carbonio dei getti di ghisa duttile?

Un contenuto di carbonio più elevato può favorire la grafitizzazione dei getti. Poiché la grafite assume una forma sferica, può assorbire energia nelle applicazioni meccaniche e quindi migliorare le proprietà fisiche dei macchinari.

Il contenuto di carbonio della ghisa duttile è generalmente elevato, rendendola una lega ferro-carbonio. Per la ghisa industriale il contenuto tipico di carbonio varia dal 2% al 3,9%, con un carbonio equivalente compreso tra il 4,1% e il 4,7%.Componenti principali dellagetti di ghisa sferoidale: La composizione chimica della ghisa duttile comprende principalmente cinque elementi comuni: zolfo, fosforo, silicio, carbonio e manganese. Applicazione del contenuto di carbonio ingetti di ghisa sferoidale:È particolarmente importante notare che durante la preparazione dei materiali di fusione, se la parete della colata è sottile e la quantità residua di elementi sferoidizzanti è elevata o non sufficientemente inoculata, il contenuto deve essere preso al limite superiore, altrimenti deve essere utilizzato il limite inferiore. Scegliere il carbonio equivalente vicino al punto eutettico non solo migliora la fluidità della ghisa sferoidale ma, per la ghisa duttile, l'aumento del carbonio equivalente migliora anche la capacità di autocompensazione della ghisa fusa durante la solidificazione a causa della maggiore espansione della grafitizzazione. Tuttavia, un contenuto di carbonio troppo elevato può portare alla grafite galleggiante.

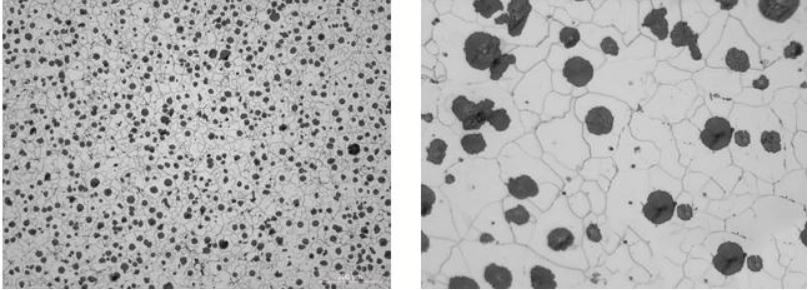

Pertanto, sulla base dell'osservazione empirica, il limite superiore del carbonio equivalente nella ghisa duttile viene raggiunto quando si osserva grafite flottante nella ghisa fusa (ad una temperatura intorno a 1200°C). Impatto del contenuto di carbonio sulle prestazioni della ghisa duttile: Il contenuto di carbonio nei getti di ghisa duttile influisce sulla quantità di grafite precipitata durante la solidificazione, che si riferisce alla dimensione media o al numero delle sfere di grafite. In genere, il contenuto di carbonio digetti di ghisa sferoidalevaria tra il 2% e il 3,9%, ma è fondamentale comprendere l'impatto della riduzione del contenuto di carbonio sulle proprietà meccaniche della ghisa. Questo dovrebbe essere considerato in base alla struttura, alle dimensioni, allo spessore delle pareti e agli errori nello spessore delle pareti piane adiacenti delgetti di ghisa sferoidale. La riduzione del contenuto di carbonio nella ghisa duttile da circa il 4% al 2,5% può aumentare leggermente la resistenza alla trazione e allo snervamento (da circa 23 a 31 N/mm²) e aumenta anche l'allungamento di circa il 5%, con miglioramenti significativi nei valori di impatto.
