Che cosa sono i bulloni da roccia a guscio di espansione?

Bulloni da roccia a guscio di espansionesono un tipo di dispositivo meccanico di rinforzo della roccia ampiamente utilizzato nell'ingegneria sotterranea (come miniere, tunnel e caverne sotterranee) per stabilizzare ammassi rocciosi fratturati o sciolti.

Principio di funzionamento fondamentale

Si basano sull'espansione meccanica per generare attrito e forza di serraggio tra il bullone e il foro nella roccia. Il componente chiave è il guscio di espansione (un manicotto diviso a forma di cuneo) installato all'estremità del bullone. Quando il bullone viene serrato (di solito con un dado sull'estremità esposta), il guscio di espansione viene compresso da un cuneo, facendolo espandere verso l'esterno e premendo saldamente contro la parete interna del foro. Ciò crea un forte attrito radiale, ancorando saldamente il bullone nella roccia, quindi il bullone può sopportare carichi di trazione per prevenire il collasso o lo spostamento della roccia.

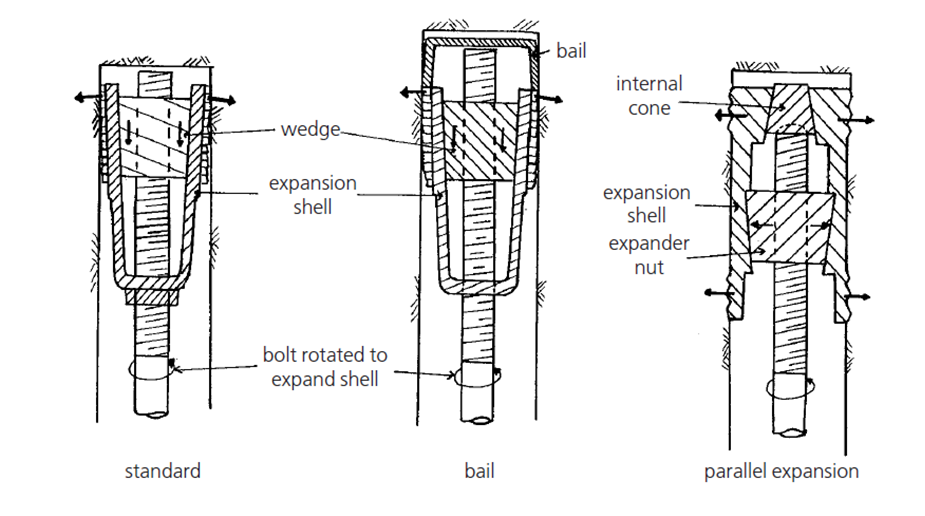

Struttura di base

Guscio di espansioneassemblaggio: La parte centrale di ancoraggio, costituita da un manicotto in acciaio diviso e un cuneo abbinato. Il numero di spaccature nella manica può essere regolato in base alle esigenze ingegneristiche.

Corpo del bullone: ​​un'asta d'acciaio (solitamente acciaio filettato) che collega ilguscio di espansionee il componente di fissaggio superficiale e trasmette la forza di trazione.

Componenti di fissaggio superficiale: Compresi rondelle e dadi. Il serraggio del dado spinge il cuneo a comprimere il guscio di espansione e la rondella distribuisce uniformemente la pressione sulla superficie della roccia.

Caratteristiche chiave

Ancoraggio rapido: l'effetto di ancoraggio può essere ottenuto immediatamente dopo aver stretto il dado, senza attendere l'indurimento della malta (a differenza dei bulloni da roccia cementati), che è adatto per scenari di supporto urgenti.

Ancoraggio meccanico: non sono necessari materiali per la stuccatura, il che è conveniente per la costruzione in ambienti ricchi di acqua o a bassa temperatura dove la malta non è facile da solidificare.

Profondità di ancoraggio limitata: La forza di ancoraggio effettiva deriva principalmente dal contatto traguscio di espansionee la parete del pozzo, quindi viene generalmente utilizzato come supporto temporaneo o a breve termine. Per esigenze di stabilità elevata e a lungo termine, i bulloni da roccia cementati sono più adatti.

Facilità di installazione e rimozione: il processo operativo è semplice e può essere rimosso e riutilizzato se necessario (con la premessa di garantire la sicurezza strutturale).

Scenari applicativi tipici

Supporto temporaneo nelle carreggiate e nei fronti delle miniere.

Rinforzo di emergenza di sezioni rocciose fratturate durante lo scavo del tunnel.

Supporto per l'ingegneria sotterranea su piccola scala con vita utile breve.
