Cosa rende affidabile l’ancoraggio post-tensione per progetti in calcestruzzo a campata lunga?

Schema dell'articolo

Questo articolo inizia con la funzione pratica dell'ancoraggio post-tensione, per poi passare alle preoccupazioni comuni dell'acquirente, tra cui idoneità, resistenza, selezione dei materiali, comodità di installazione e compatibilità del sistema. Spiega inoltre la differenza tra post-tensione incollata e non incollata, elenca importanti controlli di acquisto e risponde alle domande comuni degli appaltatori e degli acquirenti di ingegneria.

• Comprendere il ruolo dell'ancoraggio nelle strutture in calcestruzzo precompresso
• Identificazione dei rischi nascosti causati da parti di ancoraggio deboli o non corrispondenti
• Revisione di componenti comuni quali testa di ancoraggio, cuneo, piastra portante, condotto e accessori di rinforzo
• Confronto tra applicazioni di post-tensione incollate e non incollate
• Scegliere un fornitore che comprenda i requisiti di fusione, lavorazione, controllo qualità e esportazione

Che cos'è l'ancoraggio post-tensione nell'uso edilizio reale?

L'ancoraggio post-tensione è il sistema meccanico utilizzato per bloccare e trasferire la forza di precompressione dai trefoli di acciaio ad alta resistenza in una struttura in calcestruzzo dopo che il calcestruzzo ha raggiunto la resistenza richiesta. In termini semplici, è la parte del sistema di post-tensione che mantiene la forza del tendine dove l'ingegnere l'ha progettata.

In una struttura post-tensione, i trefoli di acciaio vengono posizionati all'interno di condotti o guaine prima o durante il getto del calcestruzzo. Dopo che il calcestruzzo si è indurito, i martinetti idraulici allungano i trefoli ad una forza specifica. L'ancoraggio quindi afferra i trefoli e trasferisce questa forza nel calcestruzzo attraverso la testa dell'ancora, i cunei, la piastra portante e l'armatura circostante. Senza un sistema di ancoraggio affidabile, i vantaggi della post-tensione non possono essere pienamente realizzati.

Per gli acquirenti, questo significa che il Post Tension Anchorage non è solo un piccolo accessorio. Influisce direttamente sul trasferimento del carico, sul controllo delle crepe, sul controllo della deflessione, sulle prestazioni a lunga campata e sulla sicurezza della costruzione. L'impalcato di un ponte, una struttura di parcheggio, una soletta, una trave, un segmento di tunnel o un elemento prefabbricato possono sembrare resistenti dall'esterno, ma la qualità del sistema di ancoraggio determina se la forza di precompressione interna rimane affidabile nel tempo.

Quali problemi crea un sistema di ancoraggio scadente?

Molti acquirenti di costruzioni scoprono i problemi di ancoraggio solo dopo l'arrivo dei materiali in cantiere. A quel punto, il programma del progetto è già sotto pressione. Un piccolo disadattamento dimensionale può ritardare il lavoro stressante. Un casting debole può creare problemi di sicurezza. Una sede del cuneo mal lavorata può compromettere la presa del trefolo. Non si tratta di inconvenienti da poco quando gru, operai, squadre di calcestruzzo e squadre di ispezione sono in attesa.

I punti critici più comuni includono dimensioni incoerenti, superfici di fusione ruvide, scarso impegno del cuneo, abbinamento poco chiaro del prodotto, comunicazione tecnica insufficiente e qualità dei materiali incerta. Nel lavoro di post-tensione, ogni parte deve cooperare. Se il trefolo, il cuneo, la testa dell'ancora, la piastra portante, il condotto e il martinetto di tensionamento non si adattano correttamente, l'installazione diventa più lenta e più rischiosa.

Un fornitore affidabile di sistemi di ancoraggio post-tensione dovrebbe contribuire a ridurre questi rischi prima dell'inizio della produzione. Ad esempio, Ningbo Supreme Machinery Co.,Ltd. opera nel settore della produzione legata alla fusione e fornisce prodotti di ancoraggio per applicazioni edili in cui sono importanti un trasferimento affidabile del carico e un'installazione pratica. Per gli acquirenti, questa esperienza è importante perché la produzione di ancoraggio non riguarda solo la vendita di una parte standard. Si tratta di capire come si comporta il pezzo all'interno di un sistema di post-tensione completo.

Quali componenti dovrebbero comprendere gli acquirenti prima di ordinare?

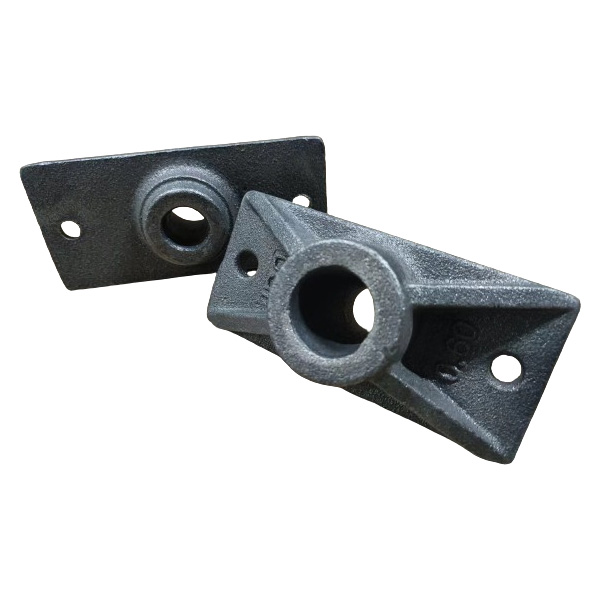

Un sistema di ancoraggio post-tensione comprende solitamente diverse parti cooperanti. La configurazione esatta dipende dal fatto che il progetto utilizzi un ancoraggio multitrefolo incollato, un ancoraggio a soletta piana, un ancoraggio piatto curvo o un ancoraggio monotrefolo non legato. Tuttavia, il principio di funzionamento di base rimane simile: afferrare il filo, trasferire la forza e mantenere il tendine saldamente ancorato.

• Testa dell'ancora:Il principale componente portante che riceve il trefolo e il cuneo.
• Cuneo di ancoraggio:Una parte di presa che blocca il filo d'acciaio dopo la sollecitazione.

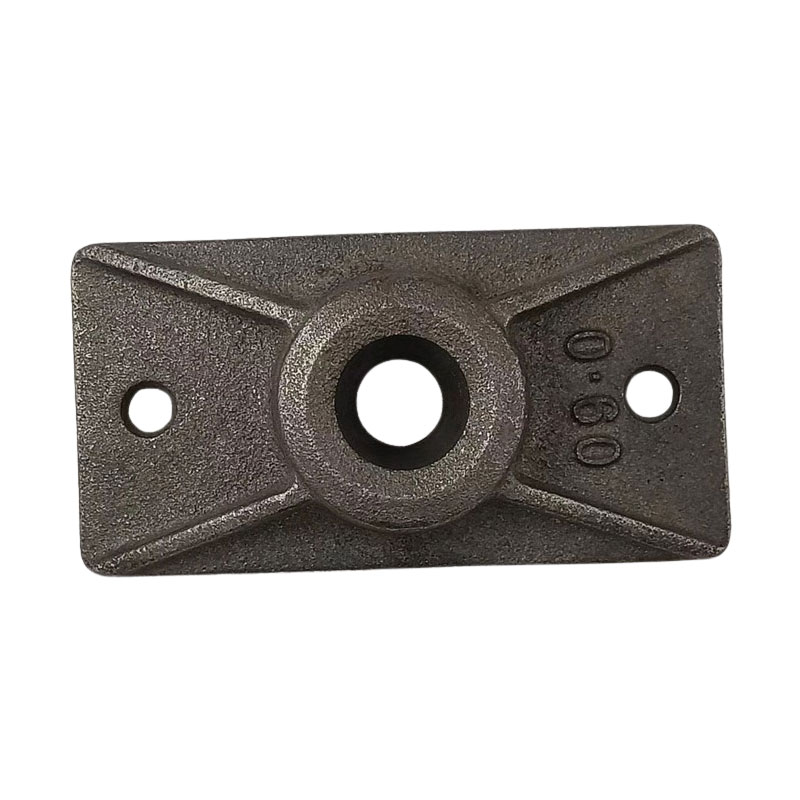

• Piastra portante:Un componente di distribuzione del carico che aiuta a trasferire la forza nel calcestruzzo.
• Rinforzo a spirale:Rinforzo utilizzato intorno alla zona di ancoraggio per gestire lo stress da scoppio locale.
• Condotto o guaina:Un canale che ospita il tendine e supporta i requisiti del sistema incollato o non incollato.
• Filo PC:Il tendine in acciaio ad alta resistenza che viene sollecitato per creare compressione nel calcestruzzo.

Quando gli acquirenti richiedono un preventivo, dovrebbero evitare di inviare solo il nome del prodotto. "Ancoraggio post-tensione" può fare riferimento a diverse forme di prodotto e ciascuna forma può richiedere diverse quantità di trefoli, dimensioni di ancoraggio, dimensioni di condotto e accessori. Una richiesta migliore include il diametro del trefolo, il numero del trefolo, il tipo di applicazione, il disegno se disponibile, la quantità richiesta e il programma del progetto.

Cosa è necessario controllare prima di scegliere l'ancoraggio post-tensione?

Selezionare l'ancoraggio post-tensione non significa scegliere la parte più economica da un catalogo. Si tratta di adattare l'ancoraggio alle reali condizioni di esercizio della struttura. Un prodotto che funziona bene in un progetto di soletta potrebbe non essere l'opzione migliore per un ponte, un elemento curvo, una trave di trasferimento o un segmento prefabbricato.

Gli acquirenti dovrebbero iniziare con i requisiti di progettazione. L'ancoraggio deve adattarsi alla disposizione del cavo, al metodo di sollecitazione, alla resistenza del calcestruzzo, al tipo di condotto e allo spazio di installazione disponibile. Per la costruzione di solai piani, il design compatto degli ancoraggi può aiutare a risparmiare spazio e migliorare l’efficienza dell’installazione. Per i progetti di ponti e infrastrutture, la capacità di carico, la durabilità e il mantenimento della forza a lungo termine sono spesso più importanti.

Un processo di acquisto responsabile considera anche la documentazione. Gli acquirenti potrebbero aver bisogno di disegni, foto di prodotti, dettagli di imballaggio, registri di ispezione o conferma del campione. Per i progetti di esportazione, l'imballaggio deve proteggere i componenti di ancoraggio pesanti durante il trasporto a lunga distanza. Una superficie graffiata non sempre influisce sulle prestazioni strutturali, ma un imballaggio inadeguato può creare confusione, problemi di corrosione e reclami inutili dopo la consegna.

Quali progetti richiedono comunemente l'ancoraggio post-tensione?

L'ancoraggio post-tensione è ampiamente utilizzato nelle strutture in calcestruzzo dove gli ingegneri necessitano di un migliore controllo su tensione, deflessione, fessurazione, lunghezza della campata o efficienza strutturale. Il sistema consente al calcestruzzo di funzionare in modo più efficace introducendo la compressione attraverso tiranti in acciaio sollecitati.

Nella costruzione di edifici, la post-tensione può aiutare a creare solai più sottili, campate più lunghe e disposizioni delle colonne più flessibili. Ciò è particolarmente utile nelle strutture di parcheggio, negli edifici commerciali, nei piani alti, nelle travi di trasferimento e nelle solette del podio. Nelle infrastrutture, la post-tensione è comune in ponti, viadotti, tunnel, progetti ferroviari, strutture di sostegno e segmenti prefabbricati in calcestruzzo.

• Impalcati e travi di ponti
• Lastre per edifici commerciali e sistemi di solai a campata lunga
• Parcheggi e solai sopraelevati
• Travi, pannelli e segmenti prefabbricati in calcestruzzo
• Travi di trasferimento ed elementi strutturali per carichi pesanti
• Rivestimenti di tunnel e strutture speciali in calcestruzzo
• Elementi curvi in ​​calcestruzzo che richiedono soluzioni di ancoraggio piane o ad arco

Il vantaggio principale non è solo la forza. Per gli appaltatori, il valore spesso si manifesta nel controllo della pianificazione, nella riduzione degli sprechi di materiale, in una profondità strutturale più efficiente e in una migliore gestione delle crepe. Tuttavia, questi vantaggi dipendono fortemente dalla corretta installazione e da prestazioni di ancoraggio affidabili. Un sistema di ancoraggio di scarsa qualità può indebolire il vantaggio economico dell’intero progetto di post-tensione.

Cosa rende un produttore più affidabile?

Un produttore affidabile comprende sia la produzione che l'applicazione. L'ancoraggio post-tensione richiede una fusione uniforme, una lavorazione controllata, una precisione dimensionale pratica e un accurato abbinamento con cunei e trefoli. Gli acquirenti dovrebbero cercare un fornitore che possa discutere i dettagli tecnici invece di offrire solo un listino prezzi.

Ningbo Supreme Machinery Co., Ltd. è collegato alla produzione di colate e ancoraggi, che è prezioso per gli acquirenti che necessitano di una fornitura stabile e di una comunicazione pratica del prodotto. Poiché molti componenti di ancoraggio si basano su strutture fuse, l'esperienza di produzione può influenzare la qualità della superficie, la consistenza della resistenza e l'affidabilità della consegna. Per i progetti di costruzione in cui i ritardi sono costosi, la stabilità del fornitore diventa parte del valore del prodotto.

Gli acquirenti dovrebbero prestare attenzione ai seguenti segnali quando valutano un fornitore:

• Il fornitore può spiegare i tipi di ancoraggio disponibili e le loro applicazioni adatte.
• Il fornitore richiede il diametro del filo, la quantità del filo, l'utilizzo del progetto e i disegni prima di confermare i dettagli.
• Il fornitore comprende la selezione del materiale di fusione e la geometria di ancoraggio.
• Il fornitore può fornire chiaramente immagini, specifiche e informazioni sull'imballaggio del prodotto.
• Il fornitore comunica tempistiche realistiche di produzione e consegna.
• Il fornitore evita affermazioni vaghe e si concentra sull'abbinamento pratico del progetto.

La migliore decisione d'acquisto viene solitamente presa prima di effettuare l'ordine. Quando il fornitore e l'acquirente chiariscono tempestivamente le esigenze tecniche, entrambe le parti riducono la possibilità di modelli errati, componenti mancanti, ritardi di installazione e aumenti di costi evitabili.

Qual è la differenza tra sistemi legati e non legati?

I sistemi di post-tensione incollati e non incollati utilizzano metodi diversi per proteggere e trasferire le prestazioni dei tendini. La scelta influisce sulla configurazione dell'ancoraggio, sul flusso di lavoro dell'installazione, sulla protezione dalla corrosione, sui requisiti di ispezione e sulla strategia di manutenzione a lungo termine.

Nessuno dei due sistemi è automaticamente migliore in ogni caso. I sistemi incollati vengono spesso selezionati per le principali infrastrutture e strutture che richiedono l'incollaggio dei tendini attraverso la malta. I sistemi non incollati vengono spesso scelti quando la velocità di installazione, la flessibilità e l’efficienza della soletta sono importanti. La scelta corretta dipende dalla progettazione tecnica, dalle pratiche costruttive locali, dall'esposizione ambientale e dai requisiti di ispezione.

Domande frequenti sull'ancoraggio post-tensione

Cosa dovrebbero fare gli acquirenti prima di confermare un ordine?

Prima di confermare un ordine, gli acquirenti dovrebbero rivedere il sistema di ancoraggio completo anziché controllare solo il prezzo unitario. Il giusto ancoraggio post-tensione deve corrispondere al progetto strutturale, alle dimensioni dei trefoli, al metodo di costruzione e al programma del progetto. Dovrebbe anche provenire da un fornitore in grado di comunicare chiaramente e supportare l'ordine con una conoscenza pratica del prodotto.

Per gli appaltatori e i team di approvvigionamento, una fornitura stabile di ancoraggi può fare la differenza tra un lavoro di stress regolare e costosi ritardi in cantiere. Quando il prodotto viene selezionato correttamente, l'installazione diventa più prevedibile, l'ispezione diventa più semplice e la struttura ottiene il vantaggio previsto della post-tensione.
